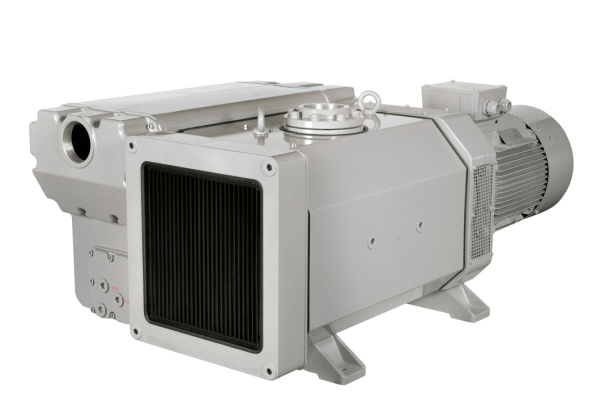

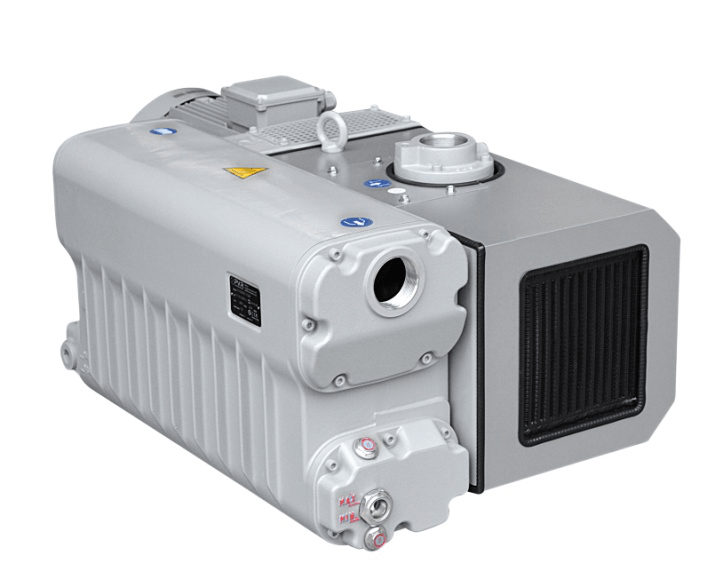

EU系列單級旋片泵
◆ 極限真空度: ≤ 0.1mbar
◆ 抽速: 48-1239 m3/h
◆ EU系列單級旋片泵配置有油路循環裝置。
電機是法蘭安裝形式，使用風扇冷卻；電機和轉子通過柔性聯軸器連接。
在真空泵抽氣口集成有單向返油閥，防止真空泵停轉時返油到抽真空管道或真空容器中。此型號真空泵配置的油箱用于分離油霧和氣體，分離出來的油液自動返回到真空泵循環使用。可選配氣鎮閥，防止氣體中的水汽凝結在真空泵內。
可選配置：
◆ 外置式抽氣過濾器
◆ 真空計
◆ 壓力表/壓力開關
◆ 恒溫器
◆ 低油位開關
技術指標：
| 技術指標 | 單位 | 頻率 | EU45 (-H,-HWT,-OX,-EX) | EU65 (-H,-HWT,-OX,-EX) | EU105 (-H,-HWT,-OX,-EX) | EU160 (-H,-HWT,-OX,-EX) | EU205 (-H,-HWT,-OX,-EX) | EU300 (-H,-HWT,-OX,-EX) | EU650 (-H,-HWT,-OX,-EX) | EU1000 (-H,-HWT,-OX,-EX) |
抽速 | m3/h （l/s） | 50Hz | 48 | 69 | 105 | 152 | 205 | 290 | 660 | 1033 |
| 60Hz | 58 | 83 | 126 | 182 | 245 | 360 | 790 | 1230 | ||
極限真空度（氣鎮開） | mbar | ≤ 0.1 (≤0.5) | ≤ 0.1 (≤0.5) | ≤ 0.1 (≤0.5) | ≤ 0.1 (≤0.5) | ≤ 0.1 (≤0.5) | ≤ 0.1 (≤0.5) | ≤ 0.1 (≤0.5) | ≤ 0.1 (≤0.5) | |
| 電機功率 | kW | 50Hz | 101 | 1.5 | 2.2 | 3 | 4 | 5.5 | 15 | 22 |
| 60Hz | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 18.5 | 30 | ||
| 電機轉速 | rpm | 50Hz | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1000 | 1000 |
| 60Hz | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1200 | 1200 | ||
允許最大水蒸氣分壓 | mbar | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 水蒸氣抽氣能力 | kg/h | 1 | 1.4 | 2.2 | 3 | 3.6 | 5 | 13 | 20 | |
所需油量 | l | 2 | 2 | 3 | 3 | 7 | 7 | 22 | 35 | |
| 運行噪音 | dB(A) | 50Hz | 68 | 69 | 67 | 71 | 70 | 71 | 73 | 80 |
| 60Hz | 69 | 70 | 69 | 72 | 72 | 73 | 7681 | |||
| 尺寸 長 x 寬x 高 | mm | 50Hz | 556x340x284 | 601x340x284 | 735x405x334 | 805x551x435 | 890x551x436 | 979x551x436 | 1436x823x653 | 1710x941x659 |
| 60Hz | 581x340x284 | 641x340x284 | 735x405x334 | 814x436x348 | 944x551x436 | 1019x551x436 | 1481x823x653 | 1785x941x659 | ||
重量 | kg | 50Hz | 52 | 60 | 82 | 82 | 104 | 161 | 188 | 582 |
| 60Hz | 64 | 65 | 86 | 110 | 171 | 192 | 612 | 922 | ||
| 接口規格 * | 抽氣 | 1''1/4Gas | 1''1/4Gas | 1''1/4Gas | 1''1/2Gas | 2''Gas | 2''Gas | 4''Gas | 4''Gas | |
| 排氣 | 1''1/4Gas | 1''1/4Gas | 1''1/4Gas | 1''1/2Gas | 2''Gas | 2''Gas | 3''Gas | 4''Gas |
