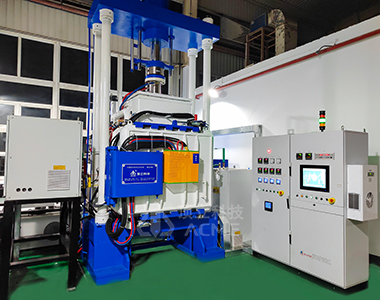

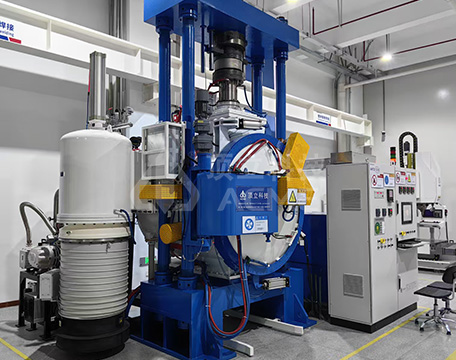

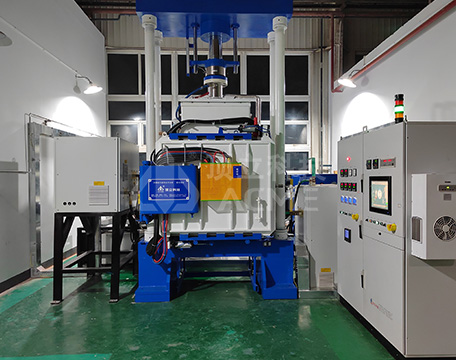

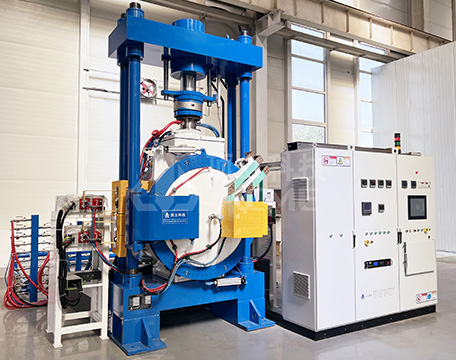

設備采用壓力機與加熱室構成一體式擴散焊爐，壓力供給系統配裝0.001級的德國進口壓力傳感器，壓力控制精度高，配裝位移10μm高精度位移傳感器，位移控制準確，獨立的補壓控制系統，確保擴散泵恒定壓力準確；
專業的動密封結構，確保設備壓力傳遞桿在有效位移過程中長期使用無泄漏；
上/下壓頭（或稱：上/下壓板、熱壓平臺）選用TZM合金材料也可選擇等靜壓石墨材料；
上/下壓頭平面度控制在±5μm內；
壓力場通過3D有限元技術，模擬單件上壓頭或下壓頭在承受壓力狀態下的形變模型，嚴格核算、對壓頭厚度留有足夠的安全余量，確保壓頭在高溫下無任何微量變形產生，保證擴散焊工件的受壓工作基面平整；
壓頭方便安裝和拆卸性，也可不必加壓作為單獨的釬焊爐使用，以便需方在設備使用時具備多樣性；
設備配備2bar-15bar氣體壓力下外循環快速冷卻系統，保證工件熱壓完畢快速冷卻，高效運行。
★ 頂立科技擁有國防特種焊接實驗室，可提供釬焊實驗及工藝支持。
| 參數\型號 | VDP-444 | VDP-445 | VDP-446 | VDP-554 | VDP-555 | VDP-556 | VDP-666(A/B) |
| 有效熱區 W×H×L（mm） | 400×400×400 | 400×400×500 | 400×400×600 | 500×500×400 | 500×500×500 | 500×500×600 | 600×600×600 |
| 加熱功率（kW） | 以訂購設備最高溫度確定功率數值 | ||||||
| 最高溫度（℃） | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 |
| 壓力噸位（T） | 30-200 | 30-200 | 30-200 | 30-300 | 30-300 | 30-300 | 50-400 |
| 溫度均勻性（℃） | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度（Pa） | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 |
| 壓升率（Pa/h） | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 |
| ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | |
| 壓頭數量 | 單/雙/三/多 | 單/雙 | 單/雙 | 單/雙 | 單/雙 | 單/雙 | 單/雙 |
上下壓頭平行度(mm) | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 |
| 壓力精度 | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% |
全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | |
位移精度(mm) | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 |
氣冷壓力(bar) | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 |
| 參數\型號 | VDP-776 | VDP-886 | VDP-996 | VDP-101006 | VDP-121206 | VDP-141406 | VDP-141412 |
| 有效熱區 W×H×L（mm） | 700×700×600 | 800×800×600 | 900×900×600 | 1000×1000×600 | 1200×1200×600 | 1400×1400×600 | 1400×1400×1200 |
| 加熱功率（kW） | 以訂購設備最高溫度確定功率數值 | ||||||
| 最高溫度（℃） | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 |
| 壓力噸位（T） | 50-500 | 100-700 | 200-800 | 200-1000 | 300-1500 | 300-2000 | 300-2000 |
| 溫度均勻性（℃） | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度（Pa） | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 |
| 壓升率（Pa/h） | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 |
| ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | |
| 壓頭數量 | 單/雙/三/多 | 單/雙 | 單/雙 | 單/雙 | 單/雙 | 單/雙 | 單/雙 |
上下壓頭平行度(mm) | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 |
| 壓力精度 | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% |
全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | |
位移精度(mm) | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 |
氣冷壓力(bar) | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 |
以上參數可根據工藝要求進行調整，不作為驗收依據，具體以技術方案和協議為準
爐門開啟方式：在線式、離線式、垂直升降式、回轉式
真空泵組和真空計：進口、高品質國產
PLC：西門子、歐姆龍、三菱
控溫儀表：日本島電、英國歐陸、美國霍尼韋爾
熱電偶：K型分度號、N型分度號、S型分度號
記錄儀：有紙記錄儀、無紙記錄儀
人機界面：模擬屏、計算機觸摸屏
電器元件：高品質國產、施耐德、西門子
